STZ3型 无腔平膜压力变送器
所属分类：通用压力变送器
返回上级
打印当前页 将此页放入收藏夹
此产品包含以下详细资料
概述

STZ3型无腔(齐平膜)压力变送器采用高精度箔式应变计，无腔测量膜片，尤其适用于测量粘度大的液体。该产品采用了改进了的安装结构，使得产品具有抗振能力。配以多种具有特色的放大电路，如抗干扰型、耐高温型，本安防爆型等，使得该型适用于多种工作环境。

特点

  • 无腔测量膜片；

  • 改进电路及安装结构，提高了抗震动能力和稳定性；

  • DIN接头，安装使用方便，可靠性。


技术参数
测量介质与17-4PH不锈钢兼容的气体和液体
量    程0～0.6MPa~1MPa~6MPa…150MPa
压力类型表压
过载压力1.35倍量程压力（量程≤15MPa）; 1.2倍量程压力（量程≥15MPa）
破坏压力2倍量程压力（量程≤10MPa）; 1.5倍量程压力（量程≥10MPa）
供    电9～30VDC
输出信号4～20mA ；0～5V；1～5V；0～10V 可选
综合精度0.5%FS；0.25%FS可选
零点温度误差0.5%FS/10℃
满量程温度误差0.5%FS/10℃
补偿温度O～70℃；-20～85℃ 可选
工作温度-40～85℃；-40～120℃ 可选
绝缘电阻≥500MΩ
负载能力≥[(供电电压-6.5V)/0.02A]Ω
螺纹接口M20×1.5，NPT1/2，特殊要求可以根据客户定制
电气接口DIN插头；航空插头；直接引线 可选
机械寿命≥500万次压力循环
长期稳定性≤±0.25%FS/年


外形尺寸

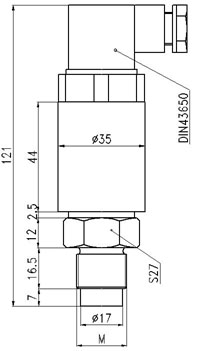

STZ3-1 无腔平膜

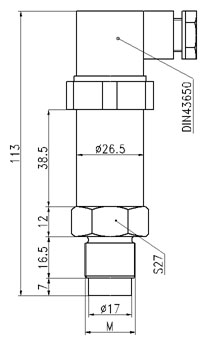

（1～150MPa）		STZ3-2 无腔平膜

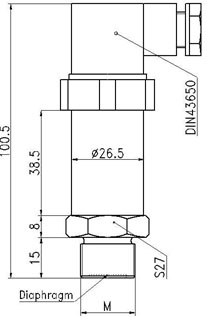

（1～150MPa）		STZ3-3 准齐平膜
 （适用于小量程）

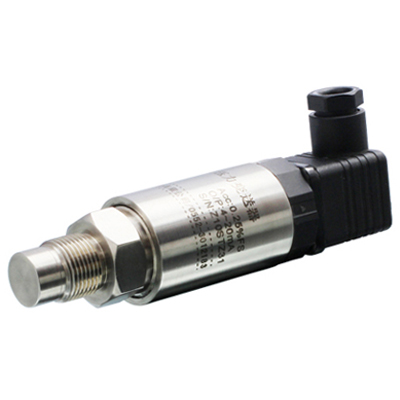

无腔压力变送器无腔压力变送器

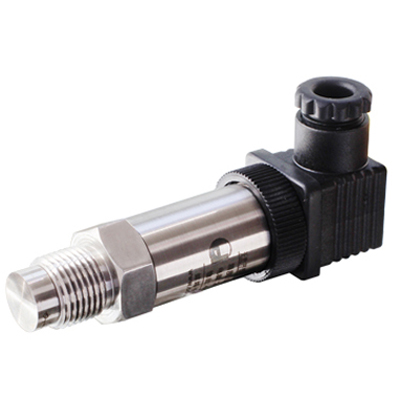

准齐平膜压力变送器

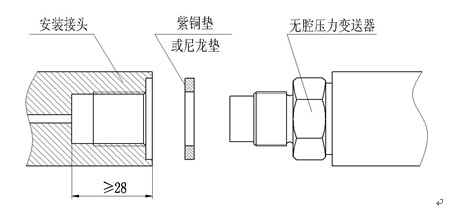

安装示意（供参考）

螺纹前端密封
无腔压力变送器安装方法
安装提示：
⑴ 本产品可利用螺纹接口直接安装在管道上（或容器壁上），安装时螺纹前端应加紫铜垫或尼龙垫进行前端面密封。并且，无腔压力变送器螺纹前端的平膜感应头不能碰触到安装部分的前端和边壁。否则会影响压力变送器的性能。
⑵ 在测量温度过高的介质时，应使用引压管或其他冷却装置，把温度降至压力变送器使用温度范围内。
⑶ 露天安装时，应尽量把变送器置于通风干燥处，避免强光直接照射和雨淋，否则将会使性能变差或出现故障。
⑷ 若安装后发现变送器无输出或输出异常，请检查：
   ① 电气连接是否准确，是否牢固；
   ② 供电电压是否过低以及负载电阻是否过大。
